Informations à propos du serveur webSDR 144 MHZ & 10GHz du radio Club F8KCF installé sur le Mont Salève.

L’équipe F1BHO, F5AYE, F5DJL, F6BGC et  a installé deux récepteurs WEB SDR 10 GHz, et deux récepteurs 144/438 MHz au dessus Mont Salève JN36CD 1286 m ASL , en Haute Savoie, près de Genève.
Un des récepteurs 3cm est  connecté à une antenne à fentes (Omni), l’autre est au foyer d’une  parabole 60cm dirigée sur le massif du Mont Blanc.
Le 3eme pour la bande 2m est alimenté par une antenne double Big-Wheel omnidirectionnelle en polarisation horizontale pour favoriser l’écoute du trafic DX bas de bande en SSB .

Le 4eme pour le haut de bande 70cm est aussi alimenté par une antenne double Big-Wheel omnidirectionnelle en polarisation horizontale.

Le site installé et maintenu par F1BHO est alimenté en panneaux solaires.
La connexion internet se fait par un lien Wireless . Merci F5DN et l’IAPC.

Sur 3cm, on peut entendre en permanence les balises:

• HB9G sur 10368.884 MHz  – Jura Suisse
• F1ZOD sur 10’368.927 MHz – Proche du Mont Blanc

Merci F5AYE , F1URI, F4CXQ et F5JWF pour l’installation et la maintenance des balises!

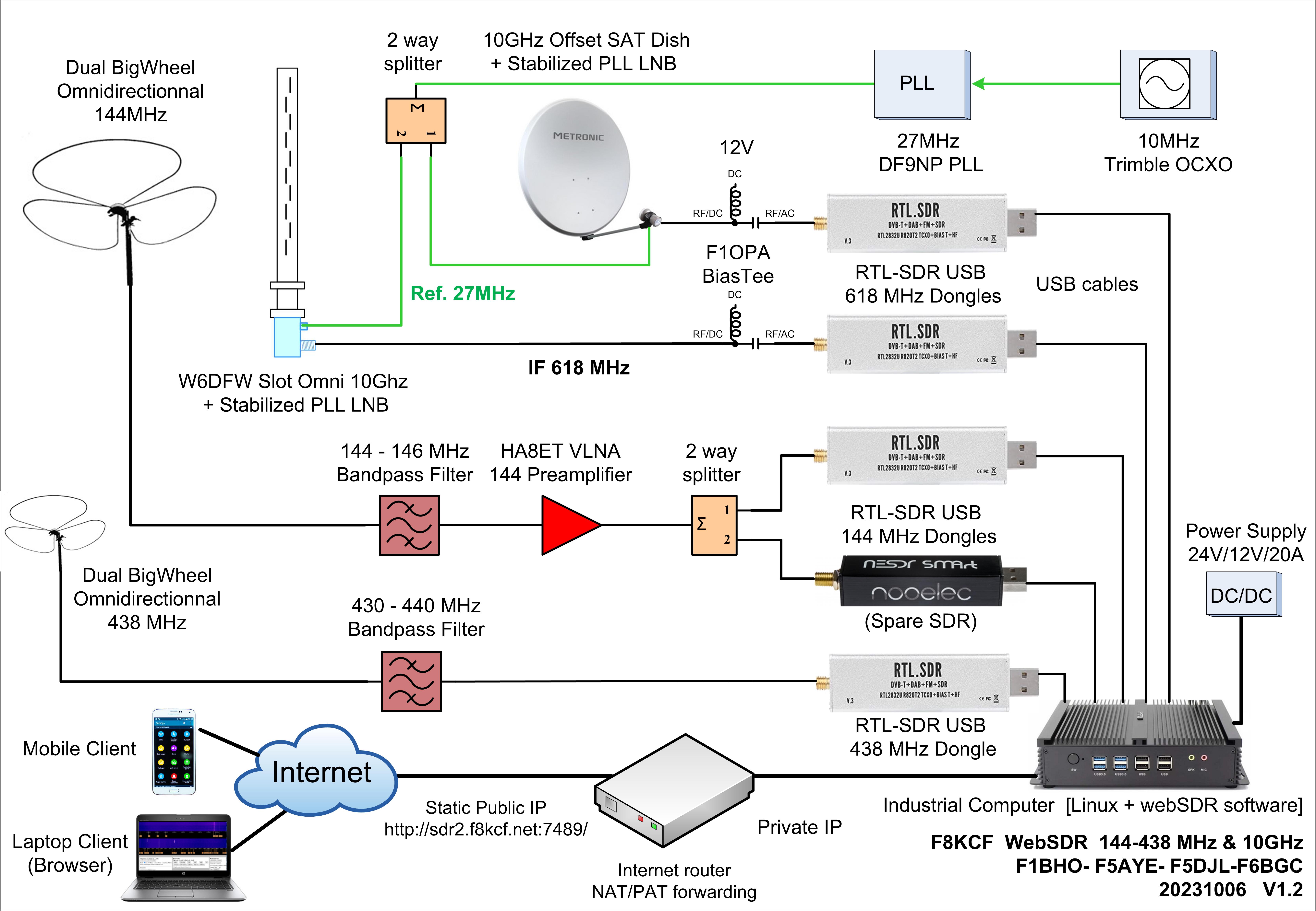

Hardware:

• Alimentation : DC/DC 24V – 12V 20A à haut rendement
• Mini PC Fanless HYTSOU Core i7, 8G RAM, SSD
• 4 Clés USB RTL-SDR.com
• 2 Bias Tee modèle F1OPA pour alimenter les 2 têtes SAT par le coaxial
• 2 Tetes de reception SAT Avenger à PLL modifiées
• 1 OCXO 10MHz Trimble
• 1 PLL 27MHz DF9NP et un splitter
• 1 Antenne slot type W6DFW Dan
• 1 Parabole 60cm Metronic
• 2 antennes Big Wheel 144 MHz
• 2 antennes Big Wheel 438 MHz

Software

• Linux Ubuntu 16.04.2 LTS
• « driver » rtl_tcp, fork SUWS/librtlsdr de Phil Crump M0DNY
• WebSDR (C) P.T. de Boer, pa3fwm@websdr.org

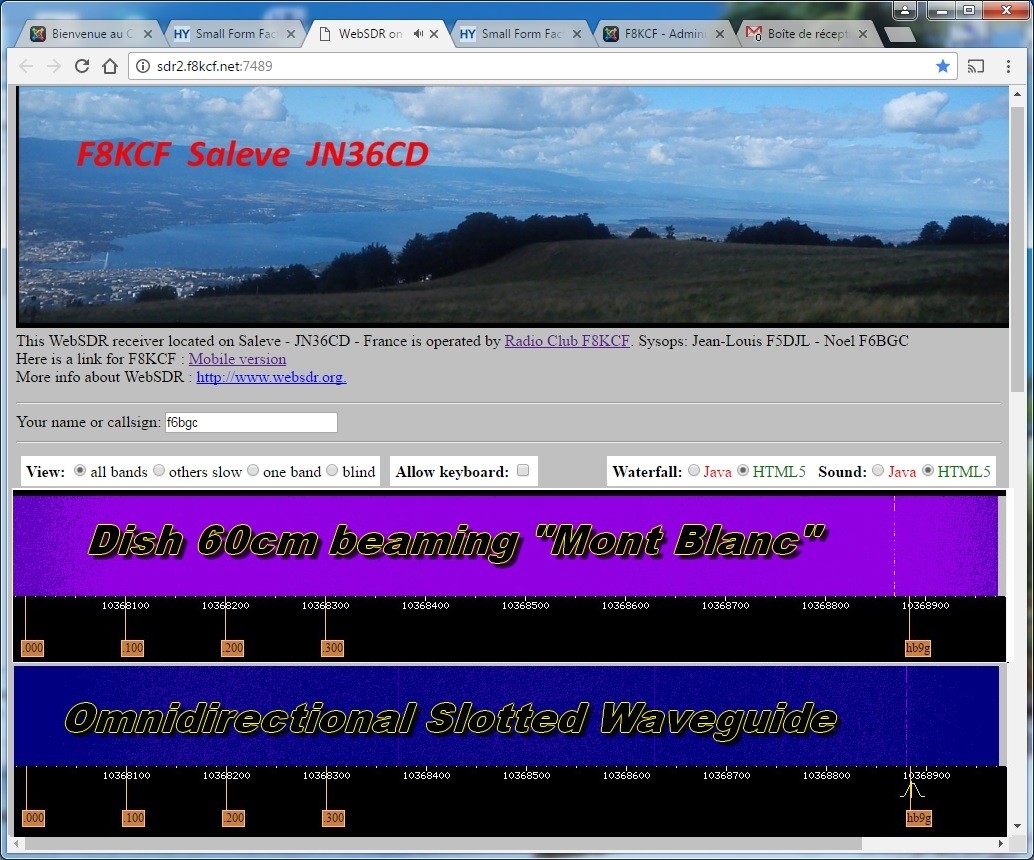

Le site WebSDR

• waterfall (1) du haut  : 3cm – Antenne Slot Omnidirectionnelle
• waterfall (2) du milieu haut : 3cm – Parabole dirigée sur le Mont Blanc
• waterfall (3) du milieu bas : 2m – Big Wheel 144 MHz
• waterfall (4) tout en bas bas : 70cm – Big Wheel 438 MHz

Choisir « View : All Bands » pour voir les 3 waterfall.

Quelques photos de l’installation…

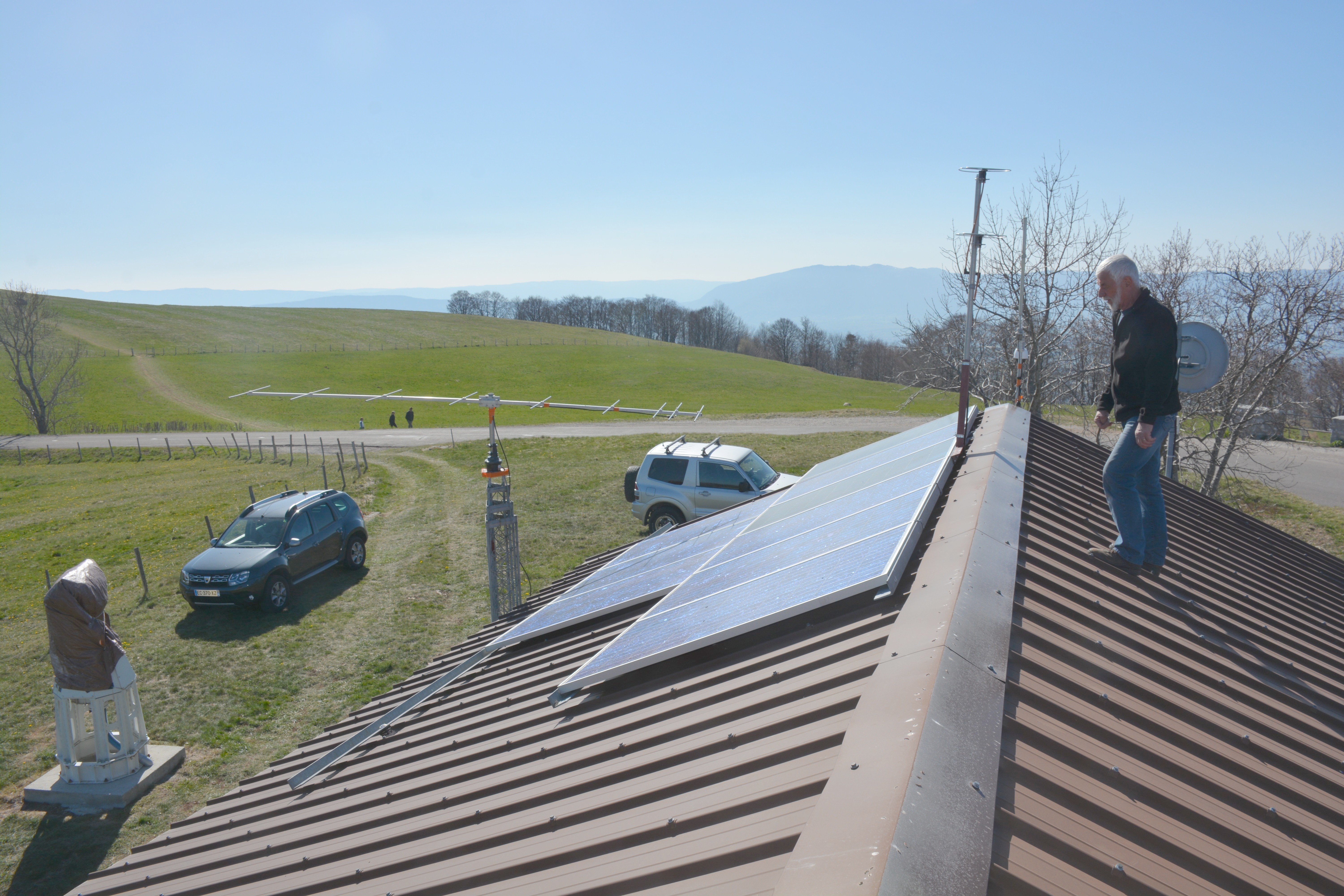

Le site installé et maintenu par Claude F1BHO est alimenté en énergie solaire avec 3 jeux de batteries et un groupe électrogène de secours, construction F1BHO.
Il est possible que le système stoppe en cas d’ensoleillement réduit.
On aperçoit la double big-wheel 438 MHz.

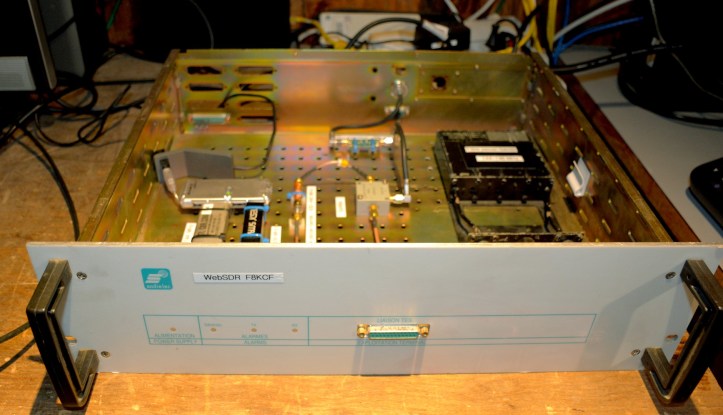

Informatique et traitement du signal

Montage par Jean Louis F5DJL – Paramétrage F5DJL – F6BGC

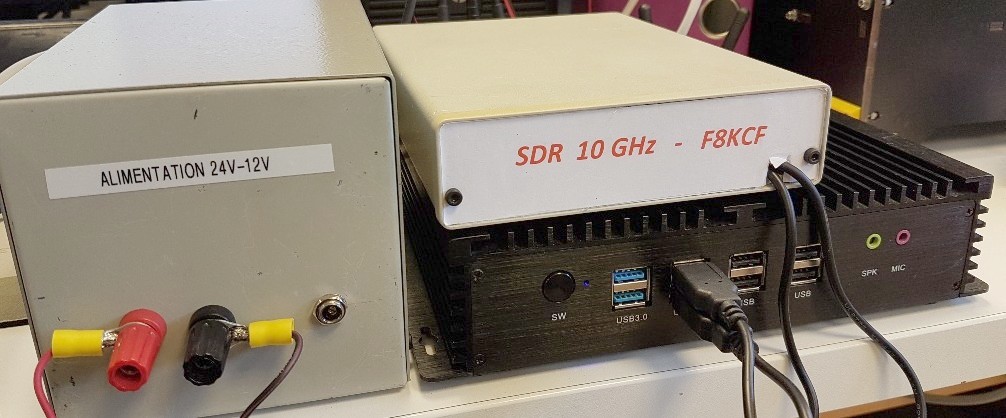

Alimentation DC-DC 24V-12V -20A – La consommation nominale est d’environ 700mA sous 12V
Mini PC Fanless HYTSOU Core i7, 8G RAM, SSD

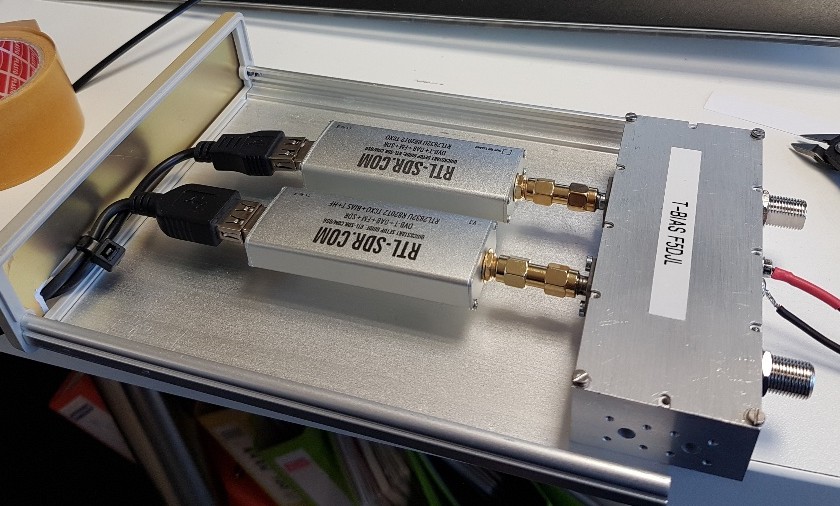

Clés SDR et Bias T – Voir ci dessous

2 Clés SDR RTL-SDR.com avec TCXO 0.5ppm utilisées autour de 618 MHz
2 Bias Tee 12V type F1OPA pour l’alimentation des têtes SAT Avenger par le coaxial
Alimentation DC-DC  24V →12V 20A Chuangruifa ou DROK

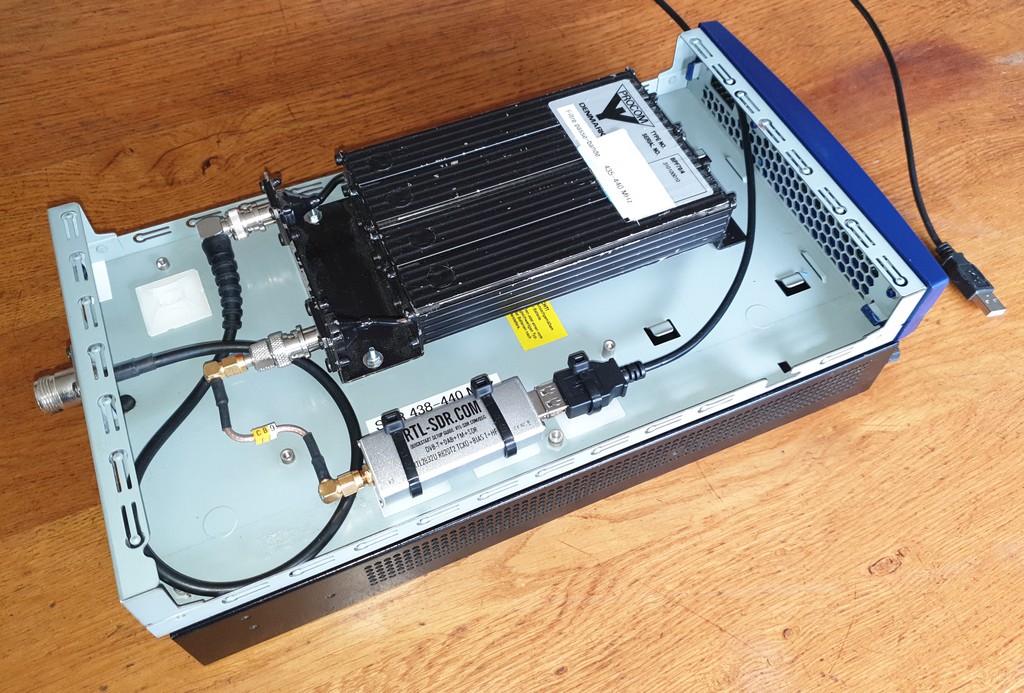

Récepteur 438 MHz, Filtre passe bande 435-440 MHz et Clé SDR RTL-SDR.com

Les antennes

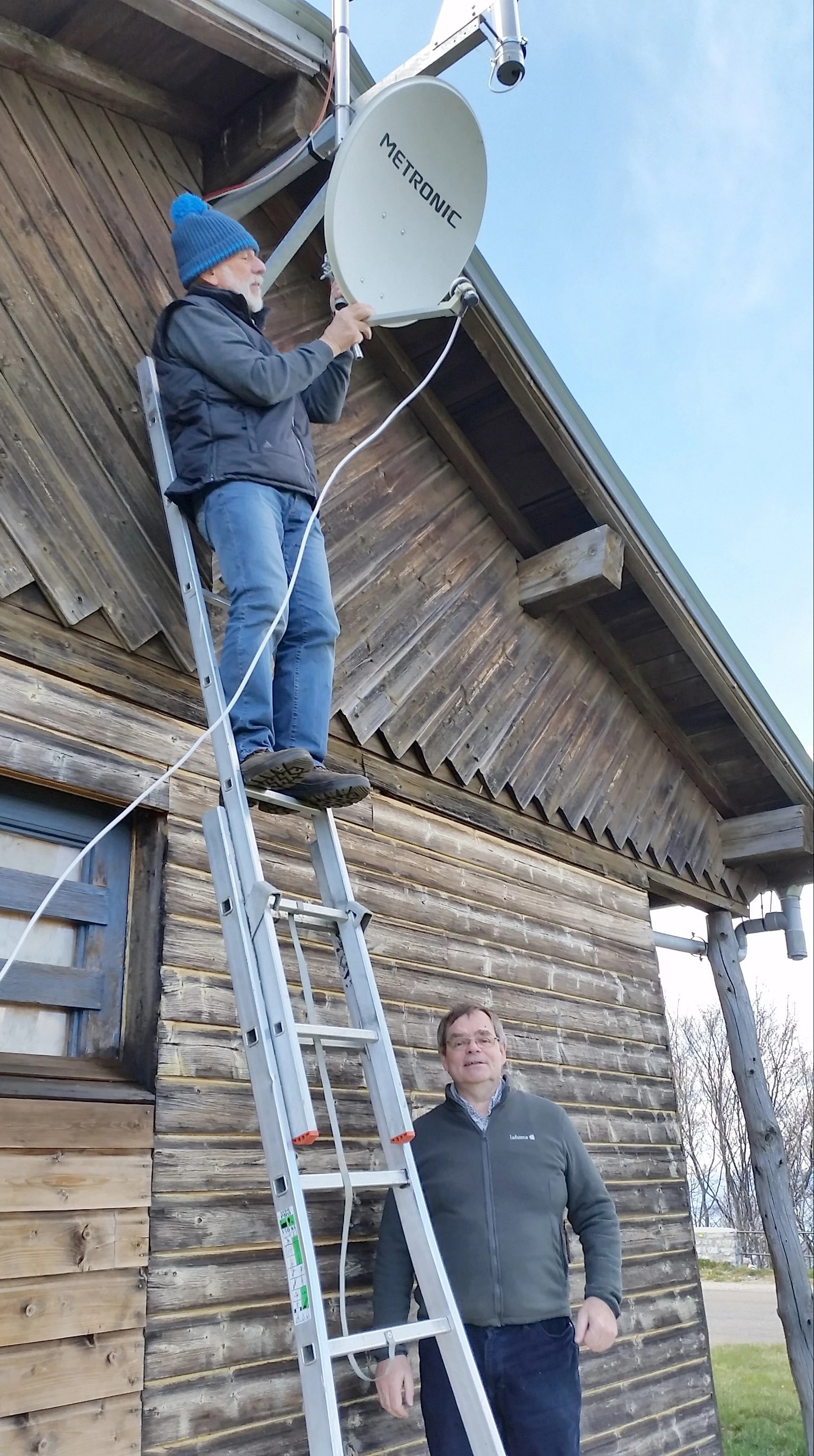

Claude F1BHO installe la parabole 10GHz dirigée vers le Mont Blanc.
Jean Louis F5DJL supervise l’opération…

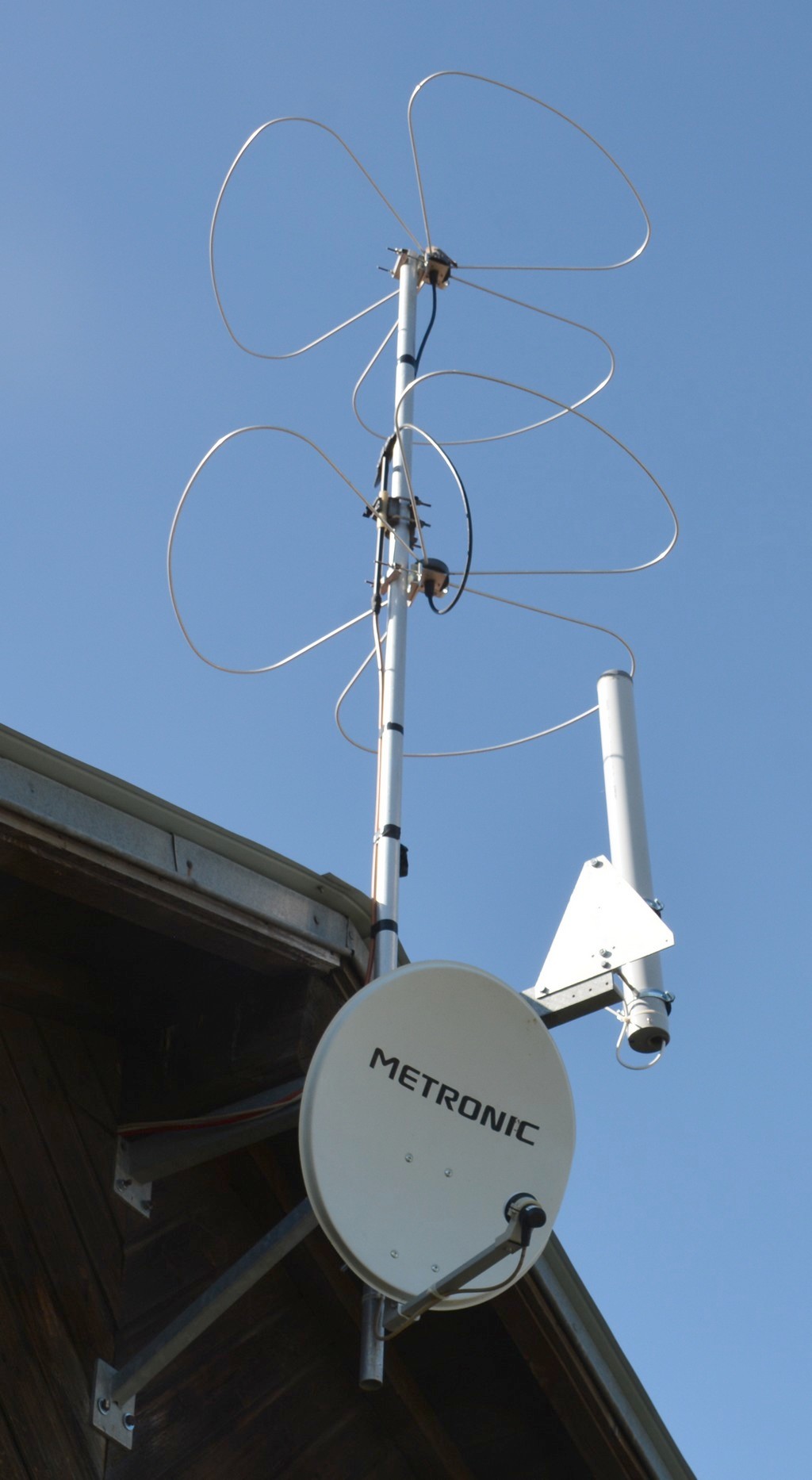

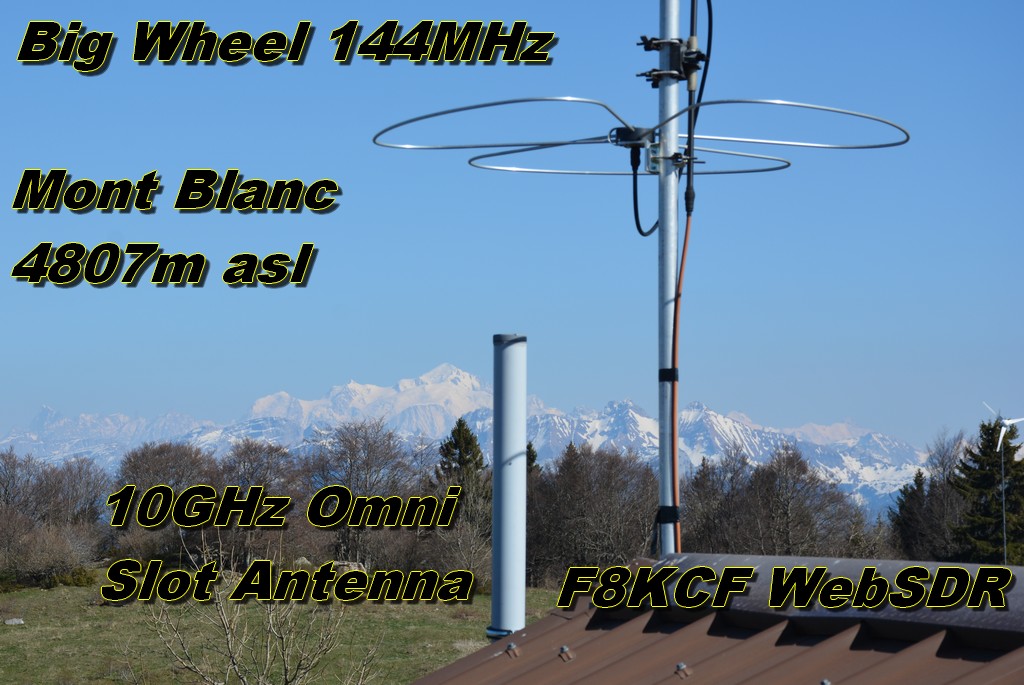

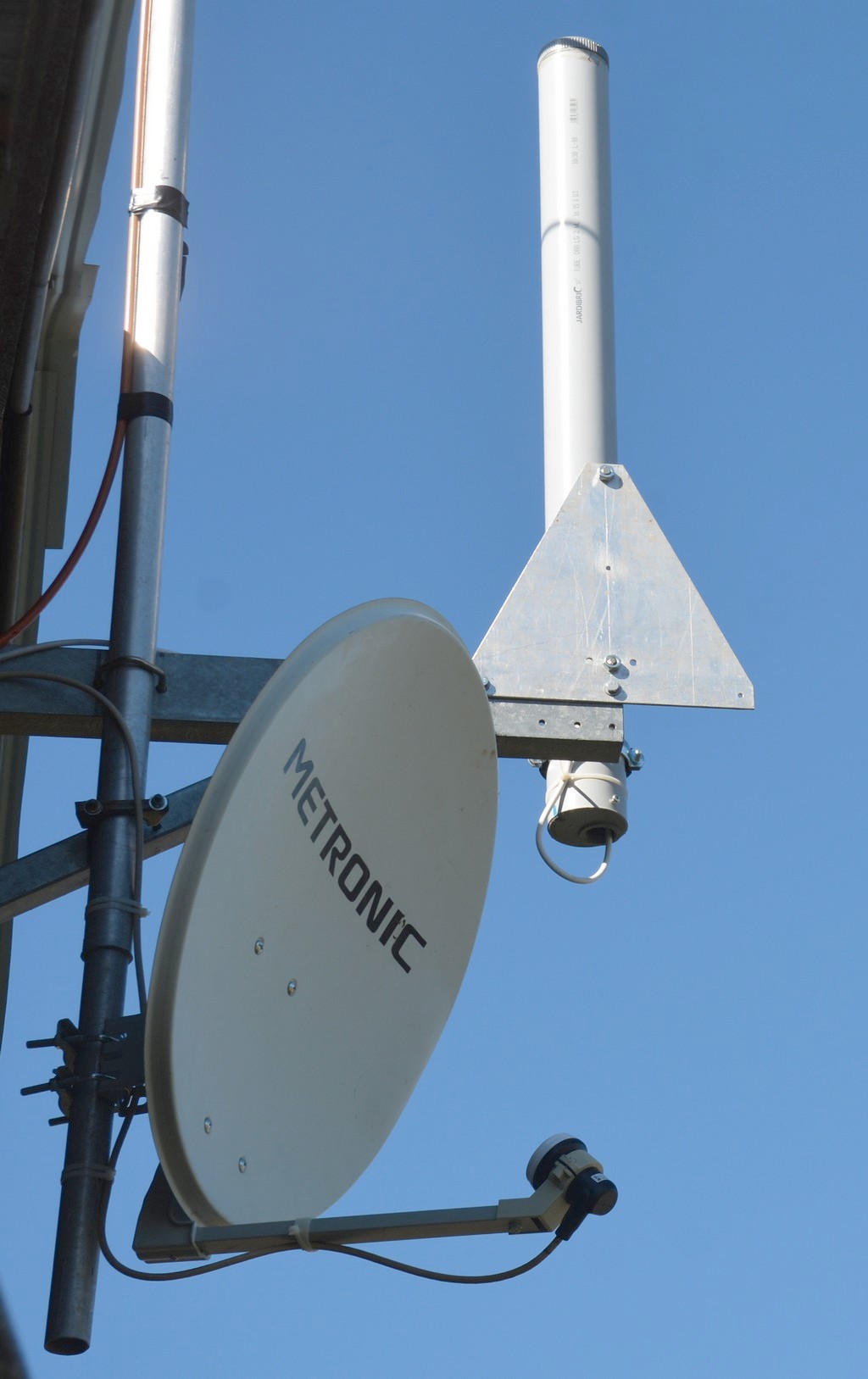

Les 2 antennes 10GHz avec converter Avenger PLL :  parabole 60 cm et antenne slot omnidirectionnelle sous radôme.

Au dessus du 10 GHz, la double big-wheel 144MHz omni

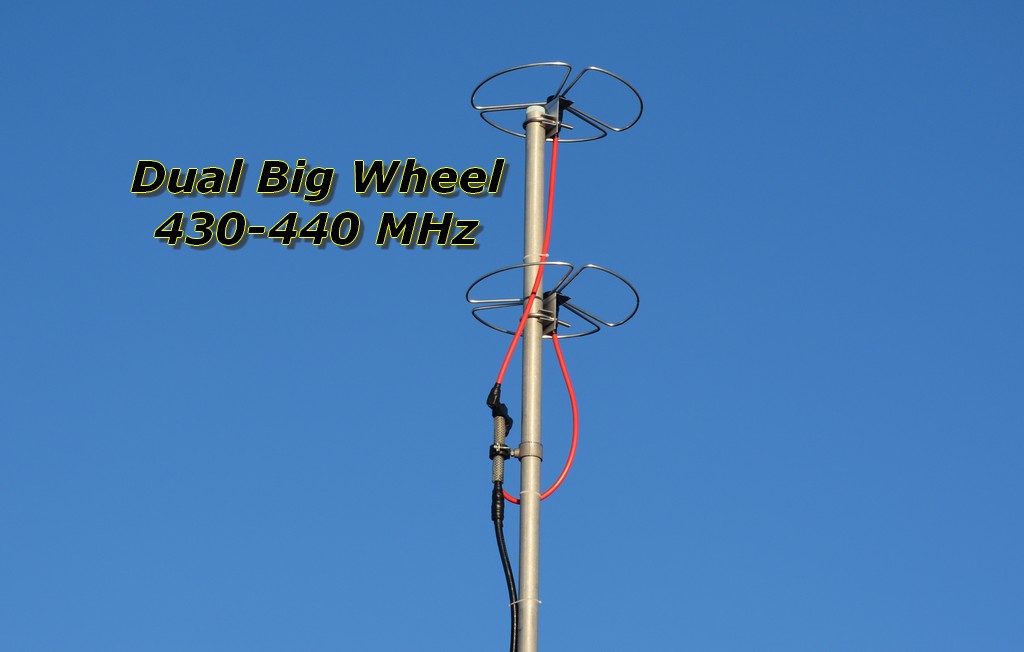

Et enfin, la double big-wheel 430-440 MHz omnidirectionnelle

Antenne 10GHz Slot

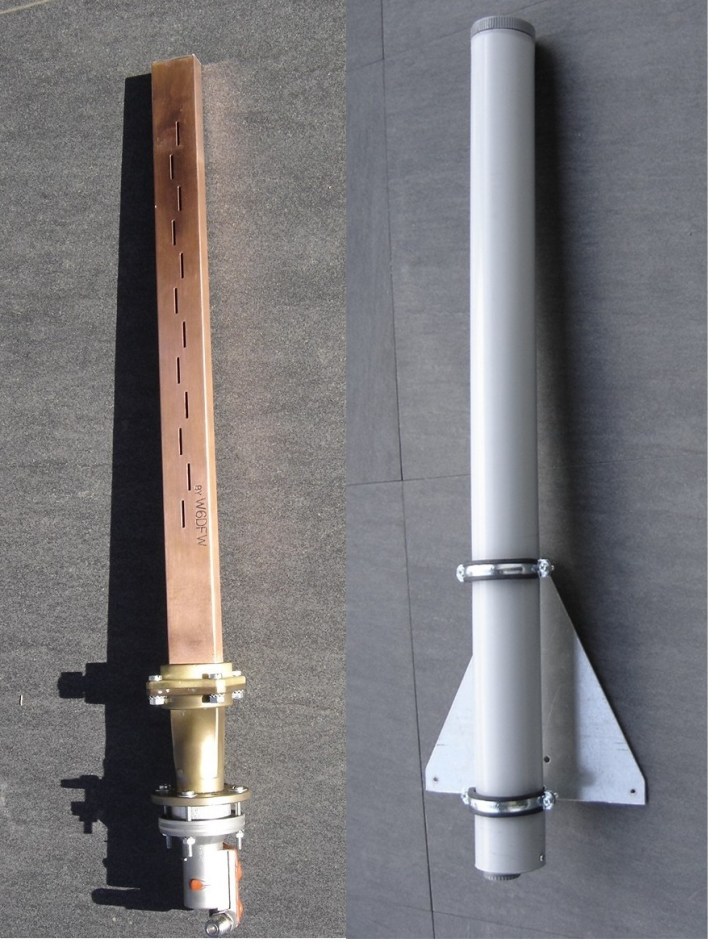

Antenne slot 10GHz Omnidirectionelle :
Montage fourni clé en main par Jean Paul F5AYE:
Tete SAT Avenger PLL, transition circulaire F5AYE, transition circulaire-rectangulaire Hervé F4CXQ, Antenne Slot Omni W6DFW

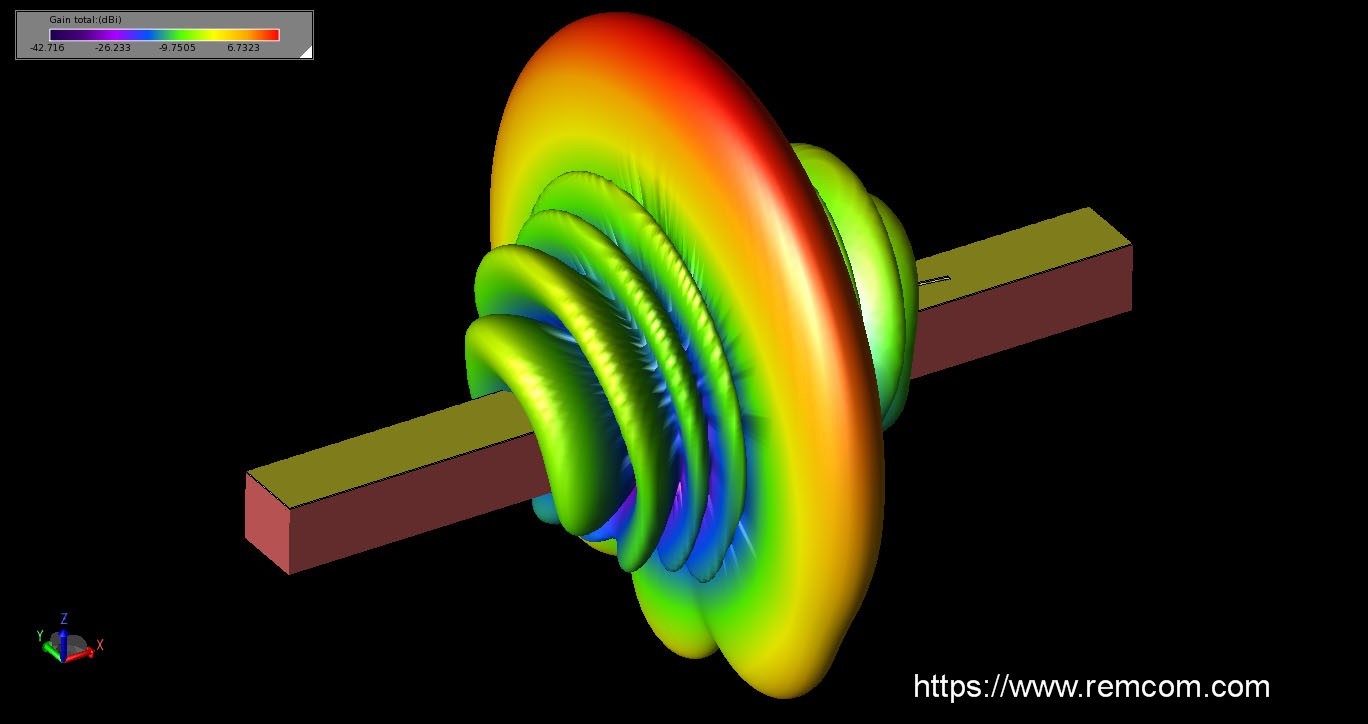

Diagramme de rayonnement d’une antenne slot (une seule face usinée dans cette simulation)

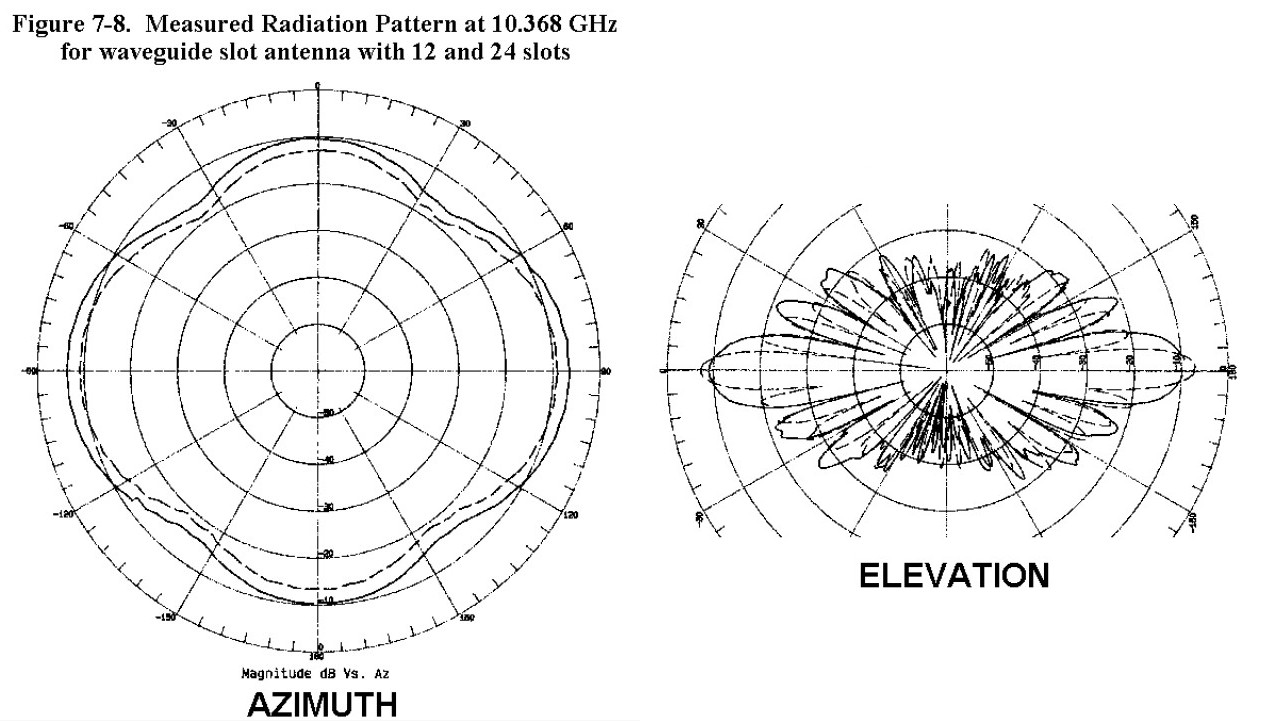

Mesures d’antennes slot selon Paul Wade W1GHZ

Le Mont Blanc

Le Mont Blanc – 4805m – vu depuis le Salève – aidé par le zoom !

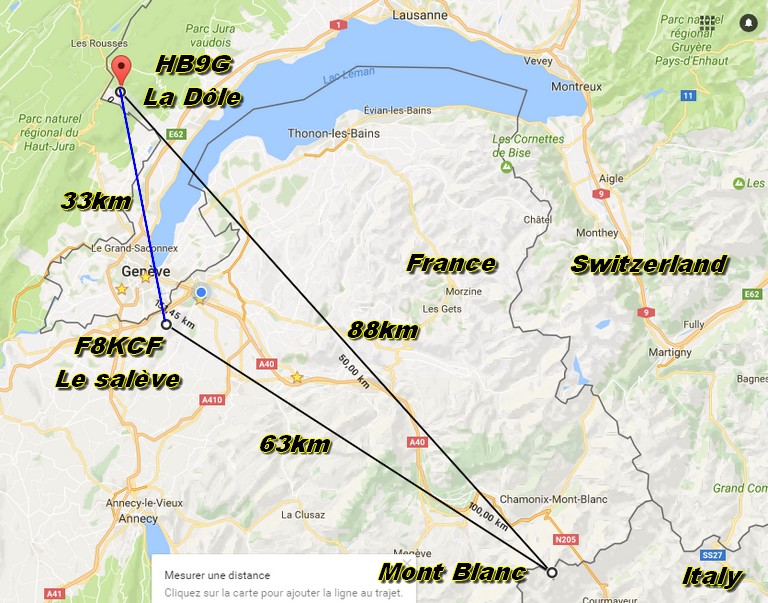

Carte des sites

Distance Google Map ente le site du Salève et le mont Blanc : 63km

Le site se trouve à 1’286 m d’altitude, quasiment au somment du Mont Salève en Haute Savoie près de Genève. Il bénéficie d’un bon dégagement en direction de l’Allemagne et du Sud Ouest.
La visibilité en direction du Mont Blanc est excellente, ce qui est un atout pour suivre les essais de contacts en 3cm par réflexion sur le plus haut sommet d’Europe ! En direction de l’Ouest et du Nord-Ouest nous sommes un peu masqués par les Monts du Jura à 1’500 m d’altitude en moyenne, mais les résultats dans cette direction sont tout de même étonnants!
Lors de propagation par Rain-Scatter, des réceptions de plusieurs centaines de km ont été constatées dans toutes les directions ou on trouve des correspondants, y compris vers l’Italie !

Identification sur le WebSDR

Login

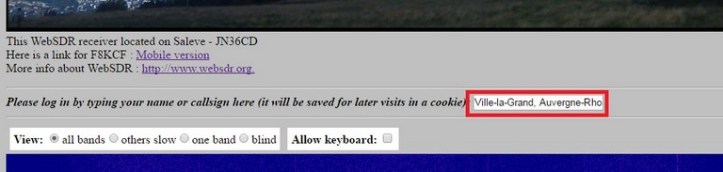

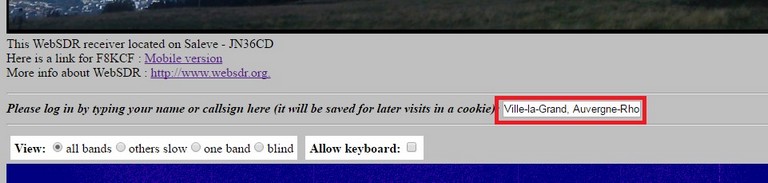

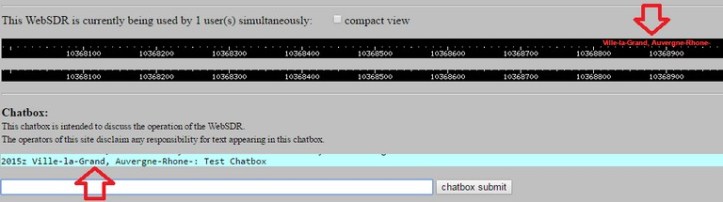

Si le champ  « Your Name or call sign » n’est pas renseigné, le serveur vous identifie par l’adresse IP de votre demande, et de plus affiche une localisation géographique approximative, en particulier dans le cas d’une adresse IP dynamique (information fournie par le FAI).

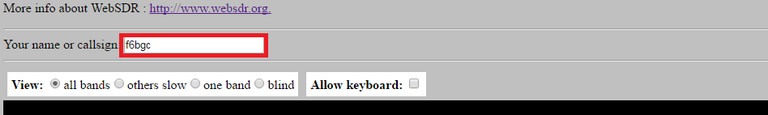

Il est donc recommandé de renseigner votre indicatif comme indique ci-dessous

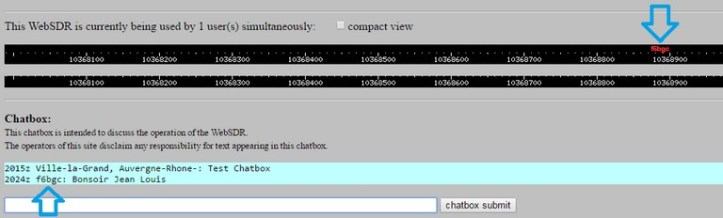

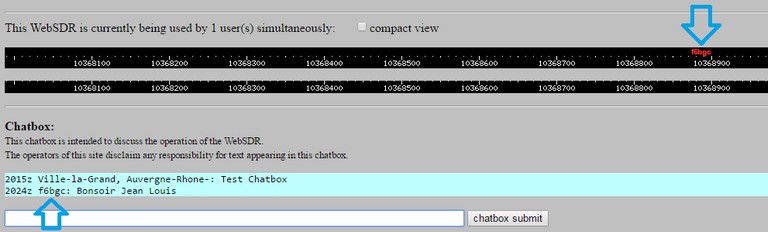

La localité présumée sera indiquée sur le « bandmap » et sur le « ChatBox »

Il est préférable de vous identifier par votre indicatif, éventuellement suivi de votre locator et / ou prénom.

Cet identifiant sera sauvé dans les cookies de votre navigateur, et sera indiqué dans le bandmap et le chatbox.

Notes d’installation

– Le programme de base websdr n’est pas open source, nous sommes assez limités dans les modifications.
Actuellement, nous ne pouvons utiliser que des clés rtl-sdr USB 8 bits, donc la dynamique est assez réduite.
– Le programme est fourni en Anglais, mais comme nous sommes proches de la suisse (quadrilingue), de l’Allemagne et de l’Italie, ceci est assez pratique.

Merci pour vos reports et suggestions d’amélioration dans la zone « Chat » du serveur.

Autre WebSDR pour 144 et 438 MHz à Annemasse

Notre radio Club opère également un serveur WebSDR en plaine à Annemasse (74) avec 2 récepteurs pour couvrir le trafic local:
– un pour couvrir la bande 144-146 MHz
– et 1 pour la bande 438-440 MHz
Les 2 sont alimentés par un antenne verticale bi-bande omnidirectionnelle.
Plus informations sur cet article
Lien de connexion au serveur WebSDR 144-438
